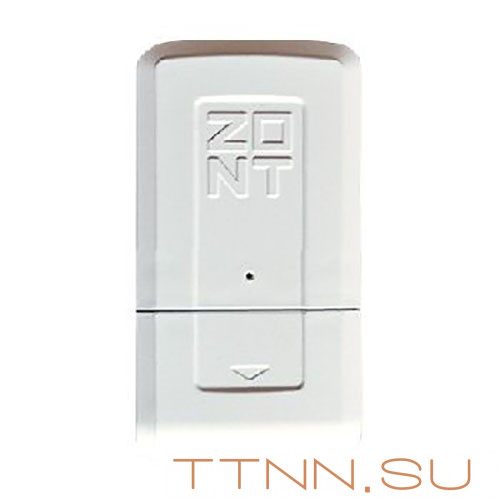

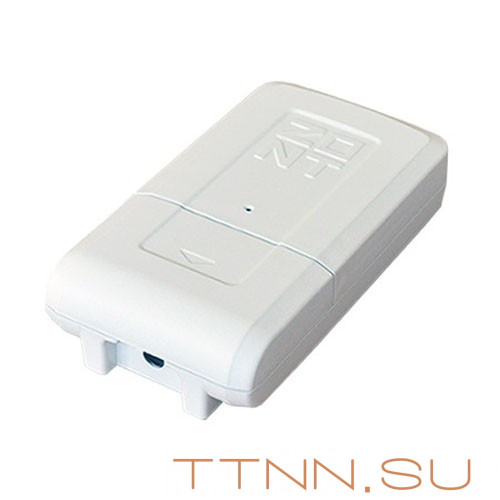

Адаптер OpenTherm ECO (763)

Подходит к устройствам:

ZONT SMART

ZONT SMART 2.0

ZONT H-1

ZONT H-2

ZONT H-1V

ZONT H-1000

ZONT H-2000

ZONT H1000+

ZONT H2000+

Адаптер OpenTherm ECO (763) применяется для подключения термостатов и контроллеров ZONT к газовым котлам, работающим по цифровому протоколу OpenTherm.

Крепление устройства осуществляется на стену или din-рейку.

Управление по цифровой шине обеспечивает:

• штатную работу функции модуляции мощности котла,
• установку температуры отопления и ГВС,
• контроль рабочих параметров котла,
• индикацию аварий и ошибок.

При управлении по цифровой шине термостат или контроллер ZONT постоянно и плавно изменяет (модулирует) мощность горения за счет изменения температуры теплоносителя, приспосабливая ее к фактическим теплопотерям помещения. Такой способ управления продлевает ресурс котла и снижает затраты на энергоноситель.

Подключение к внутреннему цифровому протоколу OpenTherm обеспечивает контроль технического состояния котла, при возникновении неисправности или аварии термостат передает информацию выбранным способом (через личный кабинет веб-сервиса, уведомление в мобильное приложение, звонки, SMS).

Особенности адаптера OpenTherm версии 763:

• Допускается одновременное подключение к котлу термостатов ZONT (Н-1, Н-2, Н-1V, Smart) с ПО 129 и выше, отопительных контроллеров ZONT SMART 2.0, универсальных контроллеров ZONT H1000+ и ZONT H2000+, штатных выносных панелей самого котла. При этом выбор ручного управление с панели или дистанционного управления через веб-сервис ZONT определяется настройками в личном кабинете;
• Допускается одновременное подключение к котлу контроллеров ZONT (Н-1000, Н-2000) и штатной выносной панели котла. При этом поддерживается полноценное дистанционное управление через веб-сервис ZONT, штатная панель котла только отображает параметры работы (управлять с панели нельзя);
• Одновременное подключение нескольких адаптеров к универсальным контроллерам ZONT (Н1000+, Н2000+) для управления котлами в каскаде допускается;
• При возникновении неисправности или аварии котла код ошибки диагностируется и передается на сервер для отображения в личном кабинете веб-сервиса

Принцип работы релейного и цифрового режимов управления котлом:

Релейный режим. В релейном режиме управления котлом термостат или контроллер ZONT измеряет текущую температуру. При ее отклонении от заданного пользователем значения прибор замыкает или размыкает контакты выходного реле, включая или выключая горелку.

При включении котел сразу работает на полной мощности. Таким образом в систему отопления поступает порция тепла больше, чем требуется для достижения заданного температурного значения.

Как только заданная температура достигнута термостат выключает котел. Однако из-за инерции системы отопления «избыточное тепло» некоторое время отдается от труб и радиаторов системы отопления. Таким образом температура увеличивается больше необходимой и происходит перегрев помещения. Также из-за инерции водяной системы отопления энергия котла расходуется неэкономно – когда термостат включает котел, то горелка включается сразу, но тепло до элементов системы отопления будет идти некоторое время и фактическая температура воздуха в помещении будет ниже относительного заданного значения на этот промежуток времени.

Цифровой режим. Прибор ZONT, при управлении котлом по цифровой шине, контролирует фактическую и установочную температуры теплоносителя, а также заданную температуру в помещении.

ZONT вычисляет оптимальную для поддержания заданной температуры в помещении температуру теплоносителя и, чем больше разница между текущей и установочной температурами воздуха в помещении, тем более высокую температуру теплоносителя ZONT устанавливает котлу. Регулирование температуры теплоносителя достигается за счет модуляции мощности горелки, которую выполняет непосредственно электроника котла. При использовании адаптера цифровой шины оптимально расходуется энергоноситель, ресурс отопительного котла и в помещении точно поддерживается заданная температура.

При использовании адаптера OpenTherm с  автоматикой ZONT:
