Модуль управления ГВС EVAN AQUA

Модуль управления ГВС EVAN AQUA предназначен для обеспечения потребителя горячим водоснабжением при нагреве воды в контуре горячего водоснабжения с помощью отопительного котла с функцией управления ГВС совместно с бойлером косвенного нагрева. Автоматика котла контролирует температуру воды в бойлере косвенного нагрева с помощью датчика температуры. Модуль управления устанавливается в контур системы отопления и в автоматическом режиме перенаправляет теплоноситель от системы отопления в контур змеевика косвенного водонагревателя и обратно в контур отопления. Заданную потребителем температуру воды в контуре ГВС контролирует отопительный прибор (котел) и при необходимости подогревает воду в контуре ГВС

Модуль управления ГВС EVAN AQUA предназначен для обеспечения потребителя горячим водоснабжением при совместной работе котла отопления и косвенного водонагревателя (бойлера).

• разъем для питания сервопривода трехходового клапана переменным напряжением 220 В;
• разъем для подключения NTC-датчика температуры (термистора) номиналом 10 кОм (при 25 0С).
• присоединительный размер G 3/4"
• Условная пропускная способность (м /ч при ДД 1 бар): 4,3
• Присоединительная резьба: вход в трехходовой клапан НР G3/4″, выход в систему отопления ВР G3/4″, выход в контур змеевика косвенного водонагревателя НР G3/4″
• Номинальное давление, МПа: 0,6
• Максимальное дифференциальное давление, МПа: 0,065
• Напряжение питания, В: 220 при 50 Гц
• Диапазон допустимых напряжений, В: 220-240
• Время переключения сервопривода, сек: 3 - 5
• Мощность (потребляемый ток), Вт: (мА) 4,5(23)
• Степень защиты: Ip40
• Вес, кг: 0,9

Применим совместно с электрическими котлами производства «Эван»: EXPERT PLUS, PRACTIC-2022 (PLUS), NEXT PLUS, FORWARD, STOUT и брендами других производителей; косвенными водонагревателями WBT-HT, WBС-HT и других производителей, имеющих гильзу для датчика измерения температуры нагреваемой воды диаметром не менее 7 мм.

В базовую комплектацию входят:

• трехходовой клапан – 1 шт.
• линейный электропривод – 1 шт.
• датчик температуры (термистор) NTC-10 кОм – 1 шт.
• скоба – 1 шт.
• кабель для подключения электропривода – 1 шт.
• руководство по эксплуатации – 1 шт.
• прокладка паронитовая G3/4 – 1 шт.

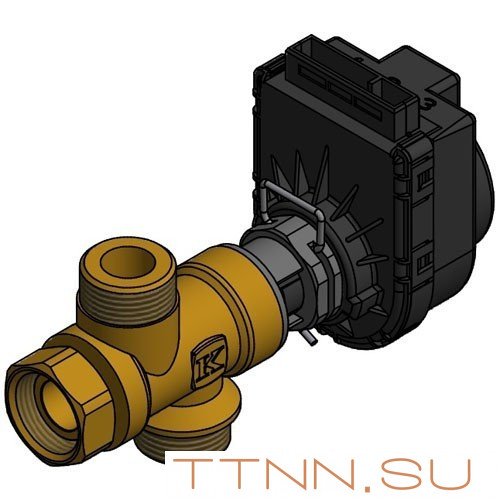

Трехходовой клапан имеет один вход и два выхода:

• вход
• выход в контур отопления
• выход в контур змеевика косвенного водонагревателя

Ограничения по применению:

• Модуль может применяться только в системах, где используется бойлер косвенного нагрева
• Прибор в базовой комплектации предназначен для "интеллектуальных" котлов, имеющих функцию управления контуром ГВС (трехходовым клапаном)
• Сопротивление датчика температуры NTC котла должно иметь значение 10 кОм при t= 25°С
