Сигнализатор загазованности САКЗ-МК-2 без клапана (CO+СН4)

Система контроля загазованности САКЗ-МК-2 без клапана НД (СН4+СО) контролирует содержания природного газа и оксида углерода (угарного газа) в воздухе помещений, при превышении пороговых значений сигнализирует, через выдачу световой и звуковой сигнализации и закрывает клапан (при его наличии). Сигнализаторы загазованности непрерывно анализируют окружающий воздух на содержание контролируемых газов, БСУ контролирует состояние сигнализаторов, а также наличие и состояние клапана КЗЭУГ или КЗГЭМ-У.

Сигнализатор загазованности САКЗ-МК-2 управляет импульсным клапаном нормально открытым КЗЭУГ. Клапан допускается устанавливать вертикально и горизонтально. Сигнализатор контролирует исправность клапана, соединительного кабеля, положение клапана. Сигнализаторы имеет выходы для выдачи сигналов на другие внешние устройства. Сигнализатор на природный газ устанавливается не менее одного на каждые 80 м2, сигнализатор на угарный газ не менее одного на каждые 200 м2. К системе могут подключаться GSM извещатель, пожарные датчики, диспетчерский пульт. Возможность подключения дублирующих сигнализаторов (датчиков загазованности) СЗ-1-2Г, СЗ-2-2В в неограниченном количестве.

Система служит для оповещения персонала световым и звуковым сигналами при возникновении опасных концентраций газа и управления импульсным клапаном с ручным взводом. Энергозависимая система (клапан при отключении электропитания закрывается) с двумя порогами срабатывания (1 порог — только звуковая и световая сигнализация, 2 порог — дополнительно закрытие клапана). Система контроля загазованности САКЗ-МК-2 в стандартной поставке предназначена под низкое давление газа (НД), по дополнительному заказу, возможна поставка системы под среднее давление газа (СД). В системе САКЗ-МК-2 возможно подключение неограниченного числа дополнительных сигнализаторов.

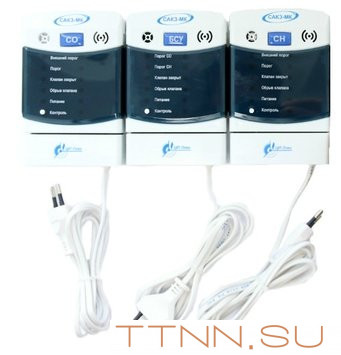

Система САКЗ-МК-2 состоит из датчика сигнализатора СЗ-1 (природный газ), датчика сигнализатора СЗ-2 (оксид углерода), блока БСУ (для сигнализации и управления), и клапана КЗЭУГ или КЗГЭМ-У (DN = 15÷150, PN — до 0,4 МПа), соединительного кабеля с разъемами длиной 10 метров.

Характеристики САКЗ-МК-2:

• контролируемый газ: CH4 (метан), CO (угарный газ);
• клапан в комплекте: нет;
• управляющее напряжение клапаном: 40 В, 220 В;
• Исполнение клапана: НД – низкое давление 1 кгс/см2 (стандартное); СД – среднее давление 4 кгс/см2 ( под заказ).
• Исполнение: энергоЗАВИСИМАЯ: закрытие клапана при отключении электропитания (стандартное); энергоНЕЗАВИСИМАЯ: при отключении электроэнергии клапан останется открытым (по заказу).
• контроль исправности электромагнитного клапана, соединительного кабеля, положения клапана;
• порог срабатывания CH4: 10 %, 20%;
• порог срабатывания CO: 20 %, 100 %;
• исполнение: промышленный;
• питание сигнализатора: 220 В;
• время прогрева: 30 с;
• рабочая температура: 0 ... 40 °С;
• срок службы сигнализатора 5 лет;
• габариты в упаковке: 21х16х11 см;
• масса в упаковке: 1.5 кг;

Комплектность САКЗ-МК-2:

• сигнализатор СЗ-1-2Г;
• сигнализатор СЗ-2-2В;
• БСУ;
• клапан соответствующего диаметра;
• комплект кабелей и крепежа;
• руководство по эксплуатации;
• паспорт;

Опции САКЗ-МК-2:

• ПДС пульт диспетчерский сигнальный;
• Извещатель пожарный ИП212-45, ИП212-141М;
• клапан: КЗГЭМ-У или КЗЭУГ;
