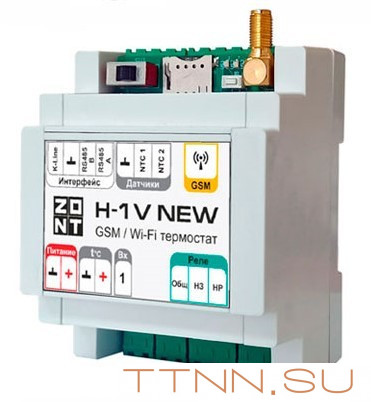

ZONT H-1V new GSM модуль для управления котлом

ZONT H-1V NEW- это комнатный GSM и WiFi термостат, предназначенный для дистанционного управления котлом отопления. Устанавливается на DIN-рейку. ZONT H-1V NEW – обновленная версия легендарного термостата ZONT H-1V NEW. В приборе теперь 2 вида связи – Wi-Fi и GSM. В специальные входы возможно подключить помехозащищенные температурные датчики типа NTC (1 шт. входит в комплект).

В соответствии с заданными режимами автоматически регулирует работу котла, поддерживая целевую температуру в помещении. Контролирует техническое состояние котла и сигнализирует при возникновении неисправности, аварии и отключении напряжения питания.
Команды управления и настройки режимов можно отправлять с телефона, планшета или ПК. Управление осуществляется через личный кабинет веб-сервиса, мобильное приложение ZONT, а также через смс и дозвон. Мобильное приложение бесплатно и доступно для скачивания на ioS и Android. SIM-карта в комплекте. Допускается использовать стороннюю SIM-карту, обеспечивающую устойчивый приём.
Индивидуальная настройка режимов работы
Термостат ZONT H-1V NEW имеет четыре предустановленных режима работы: Эконом, Комфорт, Расписание и Выключен (Антизаморозка). Параметры работы каждого режима можно корректировать и изменять в соответствии с индивидуальными потребностями, также свободно настраиваются дополнительные режимы работы - всего до 10 режимов.
Управление отоплением и ГВС может осуществляться по расписанию (часовое, недельное). Грамотно составленное расписание позволяет оптимального расходовать энергоноситель и ресурс котла.
Комфортная температура и безопасная работа котла
Термостат измеряет температуру в помещении и включает или выключает выходное реле, управляя работой котла таким образом, чтобы температура внутри помещения соответствовала заданному значению.
К ZONT H-1V NEW одновременно можно подключить до 10 датчиков температуры (проводные и радио). Показания основного используются для управления работой котла. К нему в резерв назначается дополнительный - при неисправности основного термостат автоматически переходит на работу по резервному датчику и управление котлом не прекращается. Показания остальных датчиков используется для общего мониторинга системы отопления.
Термостат контролирует температуру в доме и на улице, напряжение питания, техническое состояние котла и другие параметры. При отклонении от заданных значений он отправит оповещение.
С какими котлами работает термостат ZONT
Принцип работы и способ подключения термостата ZONT к любому газовому или электрическому котлу такой же, как у обычных комнатных термостатов. Он подключается к разъему для комнатного регулятора и управляет котлом, поддерживая заданную температуру по показаниям своего температурного датчика.
Таким образом, если котел предусматривает возможность управления командами от комнатного термостата (практически все современные газовые и электрические котлы), то к нему можно подключить термостат Z-NT.
Управление котлом по цифровой шине
Термостат обеспечивает расширенные возможности управления системой отопления, если подключается к котлу по цифровому интерфейсу. Доступно управление котлами, имеющими один из перечисленных протоколов: -penTherm, E-Bus или Navien. Для подключения требуется соответствующий адаптер цифровой шины (приобретается отдельно).
При цифровом способе управления термостат не включает/выключает котел, а модулирует его мощность, плавно изменяя температуру теплоносителя.
Подключение к внутреннему протоколу котла также обеспечивает автоматический контроль его состояния. Вы получаете расширенную информацию о работе котла, в случае ошибки и аварии - коды и расшифровки события (при релейном управлении только уведомление, что произошла авария, без расшифровки).
Подключение по цифровой шине обеспечивает:
- дистанционное управление ГВС (если котел управляет ГВС),
- работу функции модуляции мощности котла,
- считывание рабочих параметров,
- считывание кодов ошибок.

Предназначен для контроля и управления котлом при помощи удаленного доступа через телефон. Прибор работает с любым российским оператором, под каждого из которых необходима настройка параметров в веб-интерфейсе. Взаимодействие производится при помощи sms сообщений, голосового меню, компьютерного или мобильного приложения. Программа способна предоставлять данные не только за текущий, но и за прошедший период времени.

Комплектация:

Функции:

Контроль состояния и управление работой котла через веб-сервис и мобильное приложение ZONT

• Отображение текущего состояния котла
• Отображение текущей и целевой температуры в помещении (теплоносителя)
• Создание индивидуальных режимов работы котла (до 10-ти различных режимов)
• Мониторинг измеряемых температур (воздуха, теплоносителя, ГВС)
• Программирование работы котла по недельному расписанию
• Контроль состояния дополнительных датчиков (протечки, давления, утечки газа, охранных)

Автономная работа при отключении электроэнергии:

• прибор останется на связи до 12 часов (встроенная резервная батарея)
• обеспечит мониторинг и передачу информации от подключенных проводных датчиков

Внимание! При питании от резервного аккумулятора термостат котлом не управляет!

Оповещение владельца котла:

• при отклонении текущей температуры от заданных режимом работы пороговых значений;
• при аварии и неисправности котла;
• при неисправности подключенных датчиков температуры;
• при пропадании и при восстановлении основного напряжения питания (сети);
• при срабатывании дополнительных охранных датчиков (функция «Охранная сигнализация»).

Запись и хранение истории событий (за последние 3 месяца):

• время работы котла и мониторинг измеряемых температур;
• время появления аварий и ошибок в работе котла;
• время пропадания и восстановления основного напряжения питания;
• время входящих звонков и текст входящих смс сообщений;
• дата обновления ПО и номер текущей версии ПО.

Дистанционное обновление версии программного обеспечения.

Специальные функции:

— «Антизамерзание» — предотвратит замерзание теплоносителя в трубопроводах системы отопления.

Основное питание	внешний источник стабилизированного питания; допустимое напряжение 10-28 В постоянного тока
Резервное питание	встроенный аккумулятор LIR 14500 — напряжение 3,7 В — емкость 800 мА*ч
Потребляемая мощность	не более 6 Вт
Каналы связи	Wi-Fi: основной, частотный диапазон 2,4 ГГц, 802.11 b/g/n GSM: резервный, частотный диапазон 850, 900, 1800, 1900 МГц, поддержка 2G, канал передачи данных — GPRS
Поддерживаемые интерфейсы	1-Wire: порт для подключения проводных цифровых датчиков температуры типа DS (до 10 шт.) и ключей Touch Memory
	K-Line: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств
	RS-485: обмен данными, подключение радиомодуля, адаптеров управления котлами и других устройств
Поддерживаемые цифровые протоколы котлов (через внешний адаптер)	OpenTherm, E-Bus, BridgeNet (Ariston), Navien, BSB (Baxi), Daesung, Rinnai
Релейный выход	1 шт., используется для релейного подключения котла коммутируемое напряжение постоянного тока (максимальное) — 30 В, максимальный ток коммутации 3 А коммутируемое напряжение переменного тока (эффективное максимальное) 240 В, максимальный ток коммутации 3 А
Аналоговый вход	1 шт., предназначен для контроля аналоговых сигналов от датчиков и устройств различного назначения, аналогового сигнала «Авария», снимаемого с выхода котла, команд управления от стороннего комнатного терморегулятора (термостата)
Аналоговые входы NTC	2 шт., предназначены для подключения аналоговых датчиков температуры NTC-10 (1 шт. в комплекте). Характеристики Входа: входное напряжение 0-3,3 В; дискретность измерения 12 бит; погрешность 2 %; подтяжка к цепи плюс 3,3 В через резистор 4,7 КОм.
Проводные датчики температуры	Тип — аналоговые NTC (до 2 шт.), цифровые (до 10 шт.) Модели — МЛ-773 (NTC), МЛ-774 (NTC), МЛ-771, МЛ-772, МЛ-778 (RS-485), МЛ-779 (RS-485), DS18S20, DS18B20
Беспроводные датчики температуры	до 40 шт. Рабочая частота 868 МГц (опционально через радиомодуль МЛ-590) Модели — МЛ-711, МЛ-740, МЛ-745, МЛ-785
Корпус	пластиковый, с креплением на DIN-рейку
Габаритные размеры	90,2 х 71 х 57,5 мм
Вес брутто	0,2 кг
Класс защиты	IP20 по ГОСТ 14254-2015
Диапазон рабочих температур	минус 25 ⁰С — плюс 70 ⁰С
Максимально допустимая относительная влажность	85 %
